年轻漂亮的妺妺2电影,99国产精品久久久久久久成人,亚洲欧美国产中文字幕,18禁无码无遮挡在线播放

||
x
x

產(chǎn)品中心
PRODUCTS CENTER

產(chǎn)品概述

產(chǎn)品導(dǎo)航

新產(chǎn)品推介

常見問題

首頁 產(chǎn)品中心 常見熱處理缺陷

 常見熱處理缺陷



過 熱  在金相組織中出現(xiàn)晶粒粗大,碳化物的數(shù)量、形狀和分布發(fā)生變化,表現(xiàn)為碳化物數(shù)量逐漸減少,碳化物的形狀依過熱程度的不同而出現(xiàn)粘連、托尾、從等軸狀過渡到角狀,沿晶界呈不連續(xù)網(wǎng)狀或網(wǎng)狀(圖1)。

過 燒  在金相組織中晶界上出現(xiàn)萊氏體共晶組織,并呈塊狀或半網(wǎng)狀分布(圖2),還有可能出現(xiàn)黑色組織。

淬火變形  熱處理淬火變形可分為三種:尺寸改變、形狀改變和扭曲。主要原因為淬火過程熱應(yīng)力和組織應(yīng)力疊加的結(jié)果

淬火開裂  淬火裂紋的形成,主要發(fā)生在淬火冷卻過程。這一過程工件的應(yīng)力,隨溫度降低而增大,而且塑性也隨之下降,一直到形成馬氏體,塑性則幾乎等于零。所以淬火開裂現(xiàn)象是由于脆性相馬氏體的形成而引起的。

硬度不良  高速鋼工具經(jīng)過淬火回火后,如果硬度低于標準要求規(guī)定,稱之為硬度不足。同時還應(yīng)考慮硬度過高帶來韌性降低問題。

回火不充分  回火過程中由于回火溫度低、回火保溫時間或回火次數(shù)不足引起的組織缺陷?;鼗鸩怀浞忠滓鹬T多熱處理缺陷的產(chǎn)生,應(yīng)予以重視。

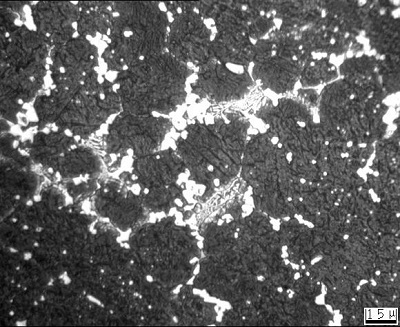

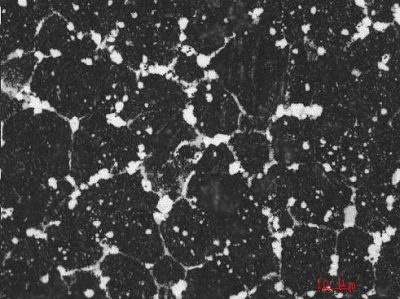

過熱組織(5級,500X   2 過燒組織(500X





法律聲明隱私保護聯(lián)系我們

河冶科技(hss-cn.com)版權(quán)所有 2018 冀ICP備12013182號 Copyright 2018 by heye(hss-cn.com)

冀公網(wǎng)安備 13010902000255號

郵箱登錄
賬號:
@hss-cn.com
密碼:
聯(lián)系電話

銷售熱線:

0311-88382271(國內(nèi)銷售)

0311-88382299(國際銷售)

服務(wù)熱線:

0311-88382266

掃一掃
亚洲欧美在线观看一区二区三区| 一本色道久久综合亚州精品蜜桃| 久久精品国产亚洲AV嫖农村妇女| 亚洲线精品一区二区三区八戒| 韩国理伦电影午夜三级| 羞羞影院午夜男女爽爽免费| 无码AV波多野结衣| 把腿张开我要CAO死你| 日韩理论黄色片| 亚州AV综合色区无码一区| 野花韩国视频大全免费| 91麻豆精品国产自产在线| 成人亚洲区无码区在线点播| 欧美激情视频一区二区免费| 欧美性猛交XXXX免费看蜜桃| 伦理免费在线电影| 国产美女一区二区在线观看| 国产又爽又粗又猛又大又视频| 美女被大J插| 国产成人综合色就色综合| 猫咪免费人成网站在线观看| 中文字幕久久免费福利片| 国产a免费视频观看| 亚洲不卡一卡2卡三卡4卡5卡| 一边摸一边抽搐一进一出| 免费三级现频在线观看免费| 亚洲A∨无码无在线观看| 中文字字幕人妻中文| 揉女高中生的奶视频| 亚洲rct中文字幕在线| 国产精品嘘嘘麻豆久久| 亚洲伊人久久精品影院| 国产欧美一区二区精品久久久| 叮咚影视在线观看免费完整版| 亚洲真人无码永久在线| 欧美视频精品| 全彩调教侵犯H本子全彩| 亚洲综合久久1区2区3区| 神马影院在线eecss伦理片| 亚洲AV无码国产精品久久| 国产欧美日韩三级伦理|
